Otvorený nástrčný spojovací systém John Guest

Zverejnené: 25. 2. 2013

Sortiment firmy John Guest zahŕňa systémy pre sanitárnu techniku a vykurovanie vrátane pripojenia do okruhu s tepelným čerpadlom. Jedná sa o nástrčný spojovací systém, ktorý využíva spojky a rúrky pre horúcu aj studenú vodu a pre vykurovanie, ohybné hadice, flexibilné rozvody, rozdeľovače, ventily a kohútiky. Ďalej je to systém nástrčných spojok a rúrok pre tlakovzdušné zariadenie, ktoré umožňuje rýchlu a jednoduchú inštaláciu siete rozvodu tlakového vzduchu.

Dôležitú súčasť ponuky tvoria nástrčné spojky pre pneumatiku s priemermi 3 až 12 mm. Nástrčné spojky, ventily a plastové rúrky pre nápojovú techniku sú vyrobené z materiálu vhodného pre styk s potravinami a umožňujúceho sanitáciu systému.

Otvorený systém

Systém JG býva označovaný ako systém otvorený, pretože umožňuje používanie aj rúrok a hadíc od iných výrobcov. Rúrky musia samozrejme spĺňať nároky na presnosť a kvalitu povrchu pre použitie so spojkami JG. Rozšírenou a zaujímavou aplikáciou v tomto ohľade je použitie spojok napríklad pre spojovanie medených rúrok alebo prechod medzi plastovou rúrkou JG (BPEX) a medenou rúrkou (viď obr. 1 a 2). V takom prípade je potrebné u medenej rúrky zraziť a zaobliť hranu na vonkajšom priemere.

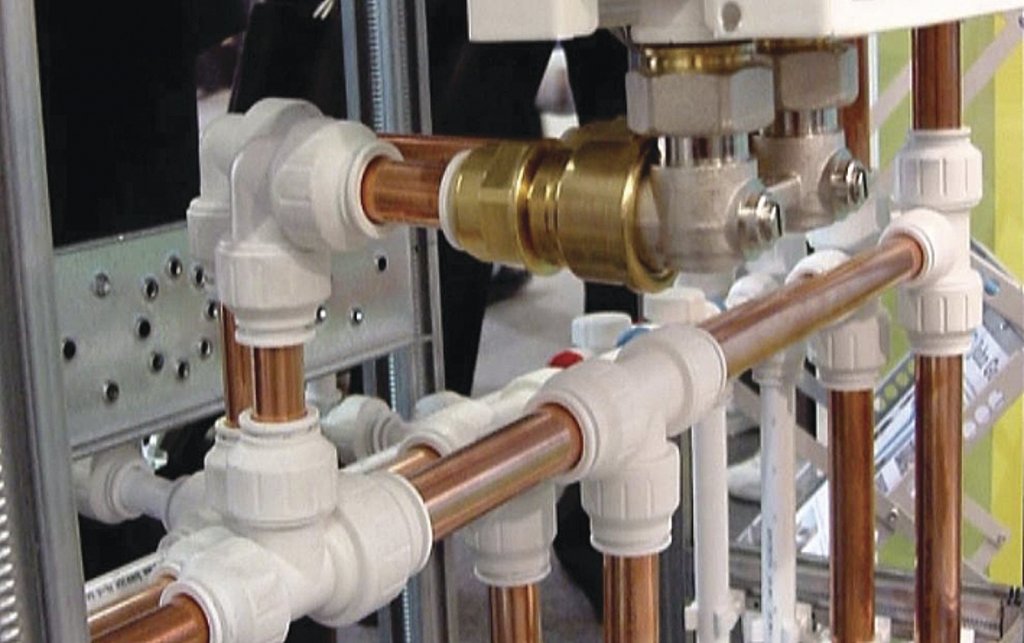

Obr. 1: Medené rúrky pospájané pomocou spojok JG
Obr. 1: Medené rúrky pospájané pomocou spojok JG
Obr. 2: Ukážky prechodov medzi plastovou rúrkou JG (BPEX) a medenou rúrkou
Obr. 2: Ukážky prechodov medzi plastovou rúrkou JG (BPEX) a medenou rúrkou

Na obr. 3 je aplikácia rozvádzača pre podlahové vykurovanie s výstupmi pre medenú rúrku, kde je využitá desaťcentimetrová medená rúrka pre výstup z rozvádzača a na túto rúrku je cez spojku JG pripojená plastová rúrka BPEX.

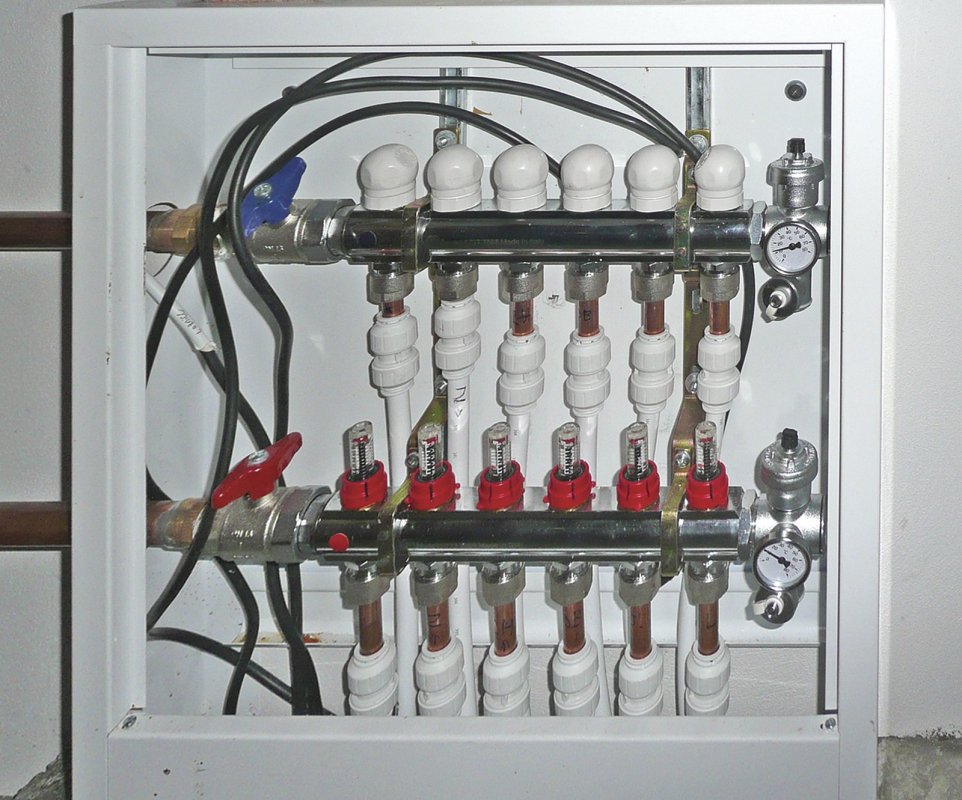

Obr. 3: Rozvádzač podlahového vykurovania
Obr. 3: Rozvádzač podlahového vykurovania

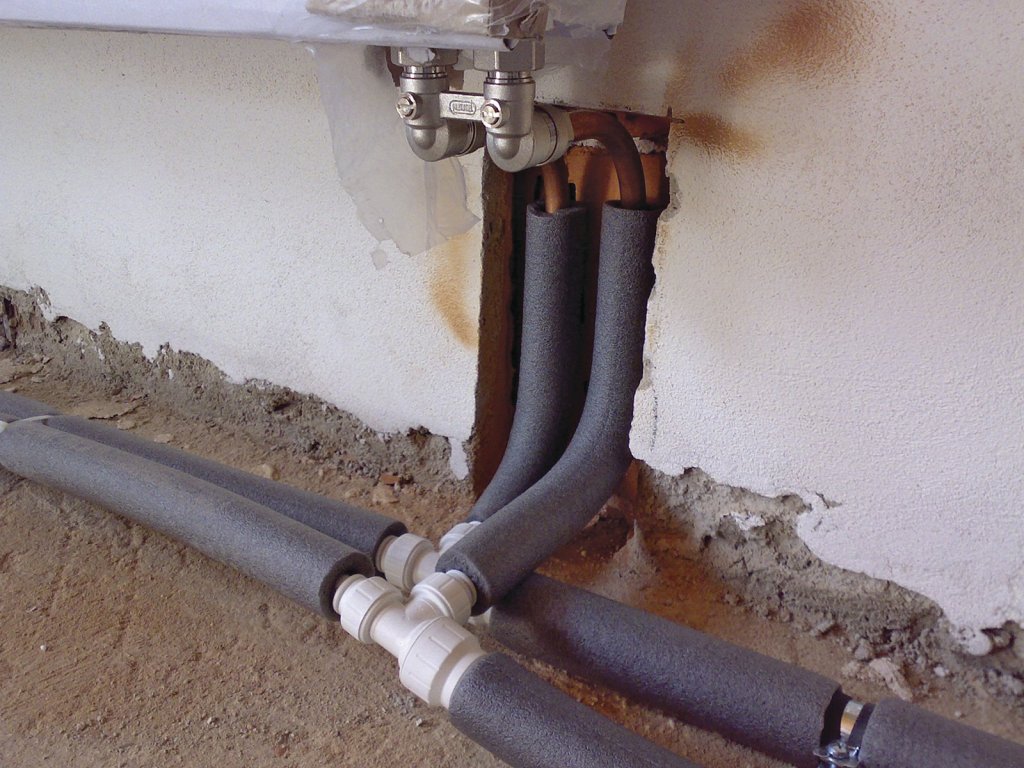

Obr. 4: Napojenie radiátora pomocou T-spojky JG a medenej rúrky
Obr. 4: Napojenie radiátora pomocou T-spojky JG a medenej rúrky

Na obr. 4 je vidieť realizácie prepojenia radiátora a plastových BPEX hadíc cez T-spojky JG a medené rúrky. Pri tomto prepojení je využívané jednak toho, že radiátorové ventily sú pre medené rúrky na trhu k dispozícii v širokej škále a tiež toho, že medená rúrka, na rozdiel od BPEX hadice, po ohnutí drží tvar. BPEX hadice je priamo cez T-spojku JG spojená s medenou rúrkou. Rozvod je prevedený klasickým spôsobom, kedy existuje chrbticový rozvod, na ktorý sú postupne napájané jednotlivé radiátory.

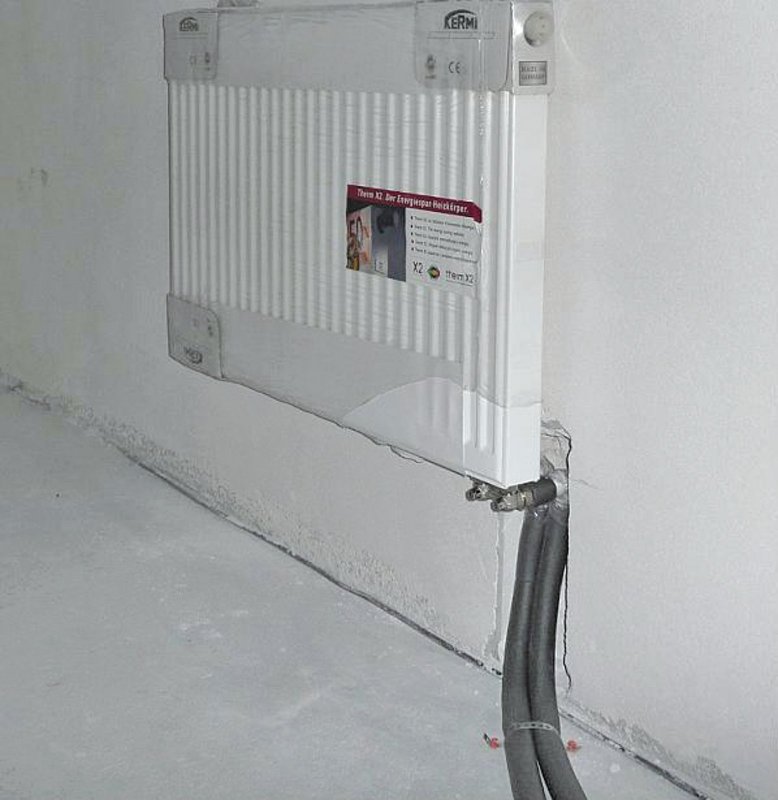

Obr. 5: Pre pripojenie radiátora sú použité osemcentimetrové kúsky medených rúrok, ktoré sú cez uhlovú JG spojku prepojené s plastovou BPEX hadicou
Obr. 5: Pre pripojenie radiátora sú použité osemcentimetrové kúsky medených rúrok, ktoré sú cez uhlovú JG spojku prepojené s plastovou BPEX hadicou

Iný príklad použitia spojok medzi medenou rúrkou a BPEX hadicou je možné vidieť na obr. 5, kde sú pre pripojenie radiátora využívané osemcentimetrové kúsky medených rúrok, ktoré sú cez uhlovú JG spojku prepojené s plastovou BPEX hadicou. V tomto prípade bolo možné namontovať ventil na radiátor aj s kompletným pripojením v stojacej polohe, pri ktorej je spodná hrana radiátora v kolmej polohe k podlahe. Potom bolo možné radiátor zavesiť, čo významne urýchlilo a uľahčilo prácu.

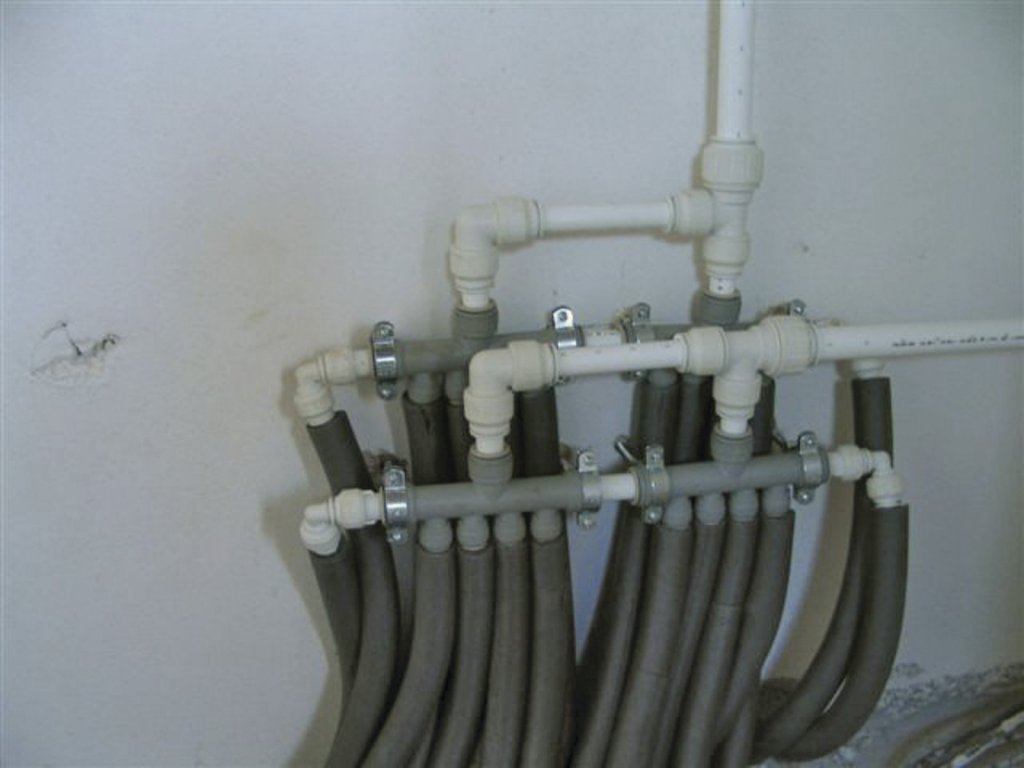

Obr. 6: Rozdeľovač vytvorený zo spojok JG
Obr. 6: Rozdeľovač vytvorený zo spojok JG

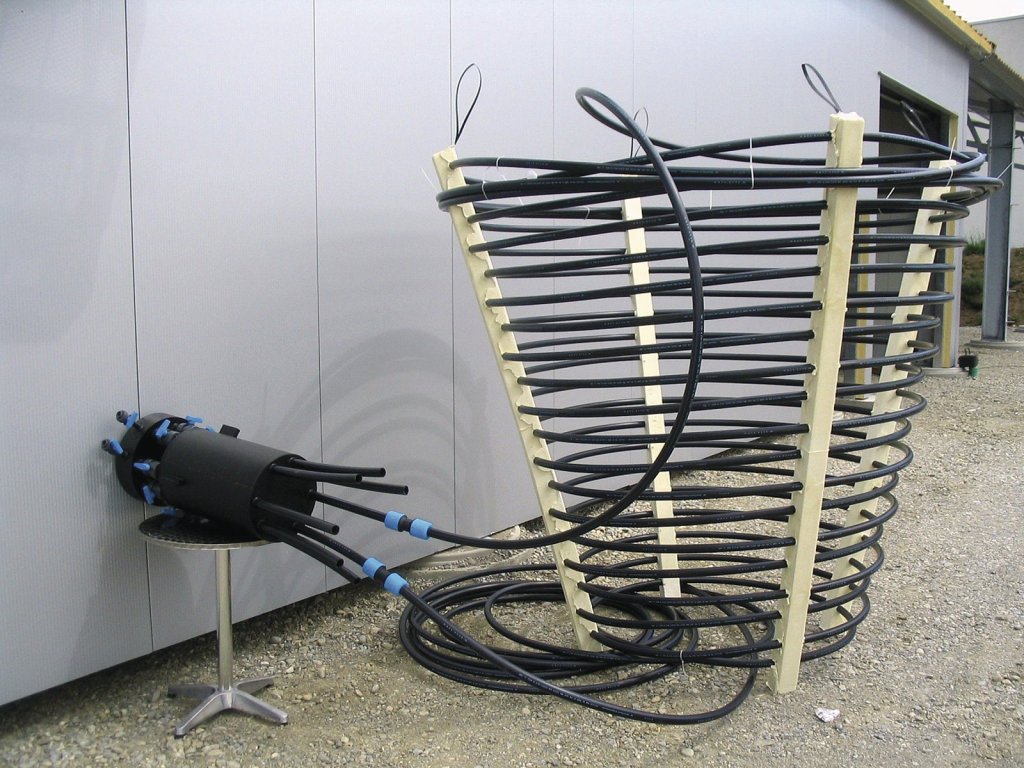

Obr. 7: Príklad použitia spojky JG Speedfit Blue o priemere 32 mm
Obr. 7: Príklad použitia spojky JG Speedfit Blue o priemere 32 mm

Inštalácia bola realizovaná tak, že ku každému jednotlivému radiátoru bola vykurovacia voda privedená od rozdeľovača, ktorý bol umiestnený cca 2 m od kotla. Rozdeľovač bol vytvorený zo spojok JG ako je vidieť na obr. 6. V obidvoch spomenutých prípadoch je toto pripojenie radiátora z estetického hľadiska veľkou výhodou, pretože toto pripojenie nie je takmer vidieť, neruší podlahu ani stenu.

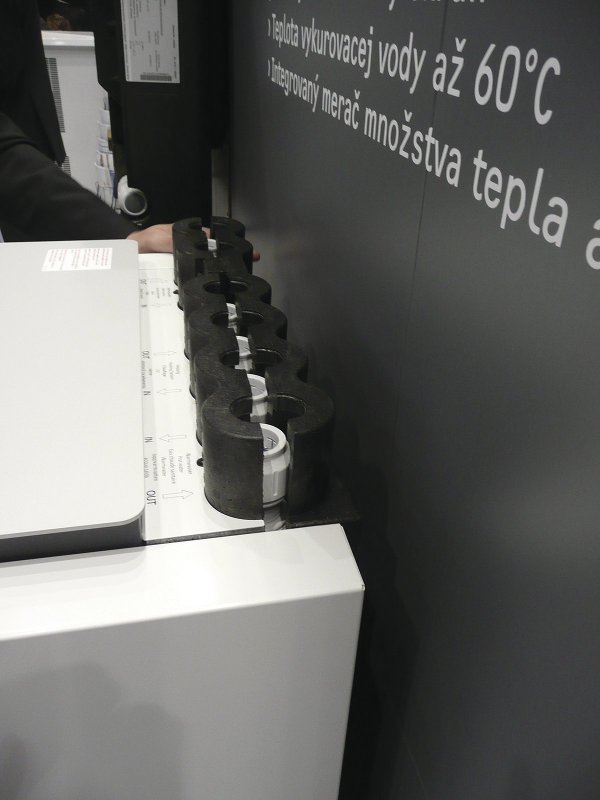

Umiestnenie spojok JG na čerpadle priamo z výroby
Umiestnenie spojok JG na čerpadle priamo z výroby

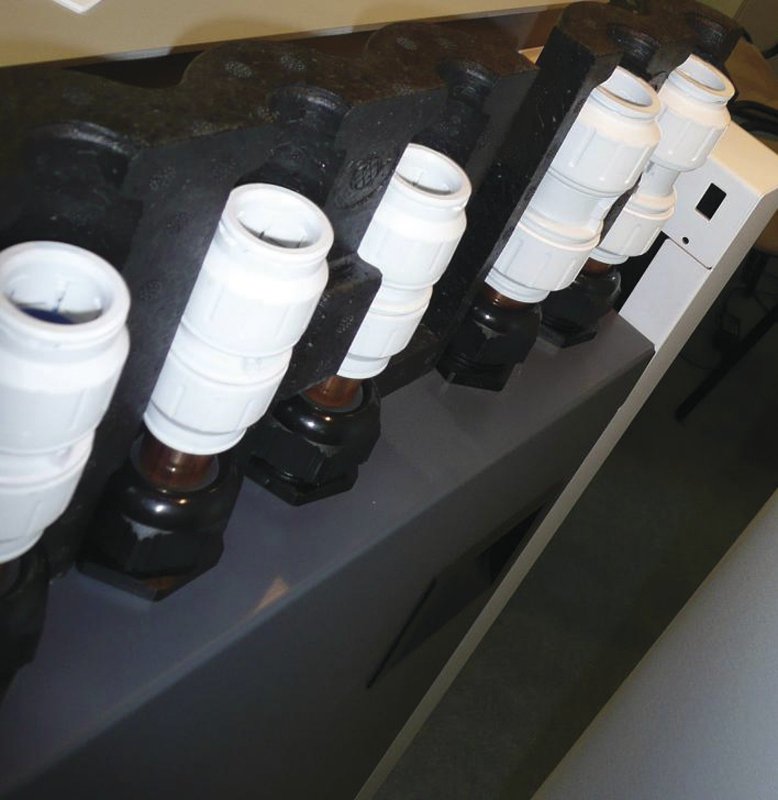

Obr. 9: Umiestnenie spojok JG na čerpadle priamo z výroby
Obr. 9: Umiestnenie spojok JG na čerpadle priamo z výroby

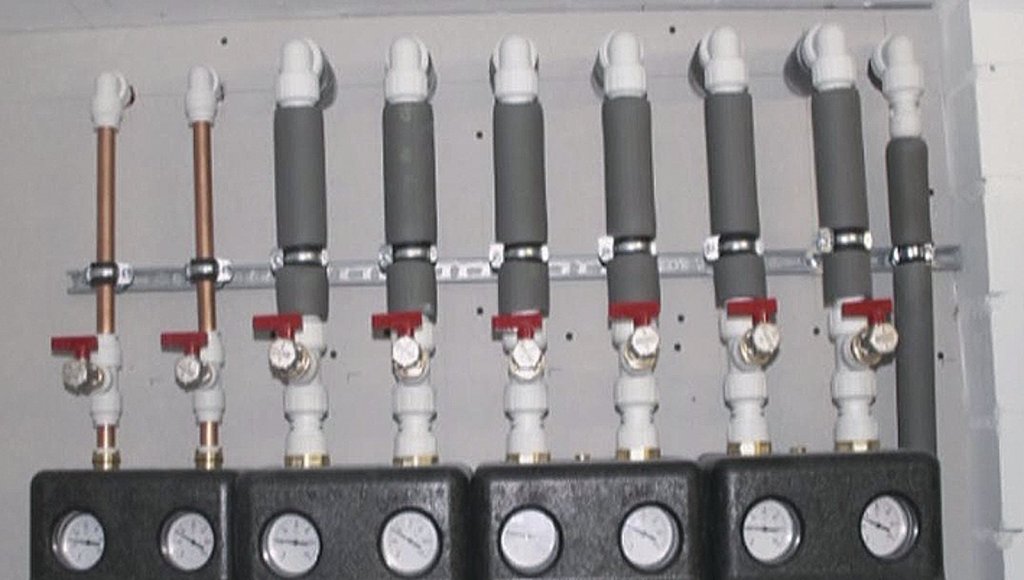

Príklad použitia spojok JG pre primárny aj sekundárny okruh tepelného čerpadla

Spojky JG môžu byť použité pre primárny aj sekundárny okruh zapojenia tepelného čerpadla. Príkladom môžu byť spojky JG o priemere 28 mm, ktoré sú na tepelnom čerpadle umiestnené už vo výrobe a umožňujú tak jednoduché pripojenie čerpadla obyčajným zastrčením rúrky do spojky (obr. 8 a 9). V takom prípade odpadá akákoľvek potreba lisovacích či spájkovacích nástrojov.

Inštruktážne video firmy John Guest Czech s.r.o.

Autor: Ing. Jiří Houdek
Foto: Archív firmy
