Fotovoltika, tepelné čerpadlá alebo rekuperácia tepla z odpadového vzduchu sa stali bežnou súčasťou energeticky úsporných budov. Trochu stranou pozornosti však zostáva energia ukrytá v teplej vode, ktorú po použití odvádzame do kanalizácie. Práve v kúpeľni je táto strata dobre viditeľná. Ako upozorňuje GROHE, sprchovanie predstavuje významnú časť spotreby teplej vody v domácnostiach.
Studená voda vstupujúca do domu má podľa podkladov výrobcu približne 10 °C, zatiaľ čo pri sprchovaní používame vodu s teplotou okolo 38 °C. Keď odteká, stále môže mať približne 34 °C. Časť energie vloženej do jej ohrevu tak bez ďalšieho využitia mizne v kanalizácii. Práve na túto stratu reaguje GROHE Rapido Heat Recovery, vyvinutý v spolupráci s holandskou spoločnosťou Hamwells.
Teplo sa vracia späť do systému

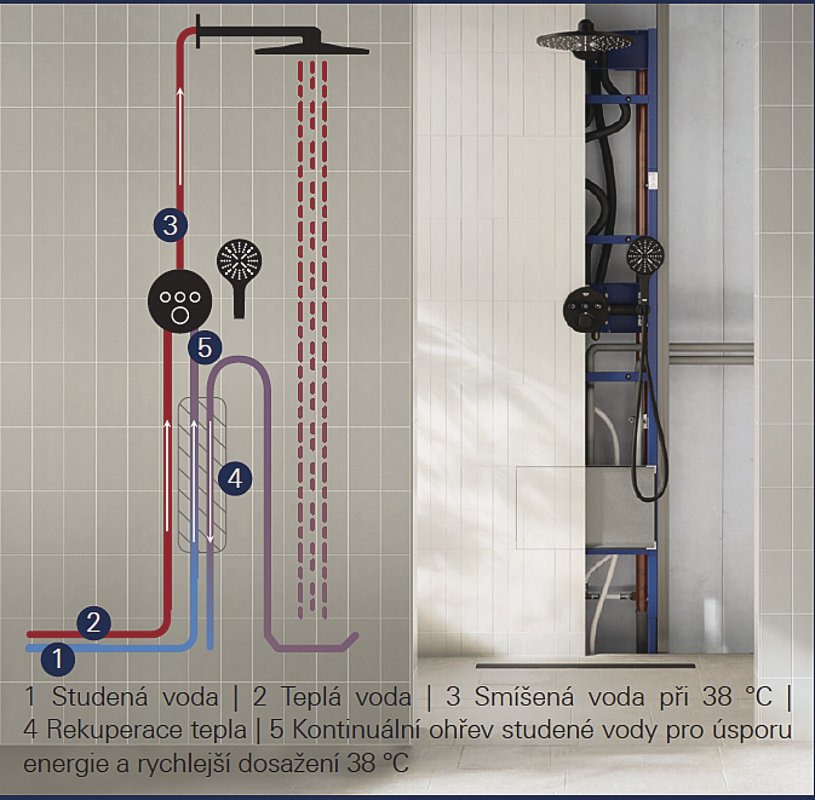

Princíp je pomerne jednoduchý. Teplá odpadová voda zo sprchy a čistá studená voda prúdi výmenníkom v opačných smeroch bez toho, aby sa vzájomne zmiešali. Cez stenu výmenníka si však odovzdávajú teplo. Studená voda z vodovodného radu sa tak pri prechode výmenníkom výrazne predhrieva, zatiaľ čo odpadová voda sa naopak ochladzuje a na výstupe sa jej teplota približuje teplote privádzanej studenej vody. Vďaka predohrevu studenej vody je na dosiahnutie požadovanej teploty pri sprchovaní potrebné menšie množstvo teplej vody. Úspora tak vzniká bez obmedzenia komfortu - využitím tepla, ktoré by inak odtieklo do kanalizácie.
Koľko je možné skutočne ušetriť?
Podľa údajov GROHE štvorčlenná domácnosť v modelových podmienkach ušetrí až 299 EUR ročne. Výrobca zároveň uvádza možné zníženie nákladov na energiu a súvisiacich emisií CO₂ až o 48 % v závislosti na sprchovacích návykoch. Sumu 299 EUR však nemožno chápať ako univerzálnu úsporu. Kalkulácia zahŕňa štyri osoby, 350 spŕch na osobu ročne, dĺžku sprchovania päť minút, teplotu vody 38 °C a prietok 9,2 l/min. Dodajme, že modelový výpočet vychádza z použitia účinnejšej varianty s dvoma rúrkovými výmenníkmi, ktorá poskytuje väčšiu plochu na prenos tepla a z priameho elektrického ohrevu vody pri cene elektriny 0,30 EUR/kWh. „Veľmi záleží na individuálnych podmienkach – na zvolenom podomietkovom riešení, na cenách energie v danej oblasti, individuálnych sprchových návykoch aj ďalších faktoroch,“ upozorňuje Šimon Vocásek, Digital Marketing Activation Specialist, LIXIL EMENA. Podľa informácií GROHE je možné počítať s návratnosťou do ôsmich rokov. Konkrétna návratnosť sa preto môže v jednotlivých domácnostiach líšiť.
Čím viac sprchovania, tým viac energie k využitiu
Práve intenzita využitia otvára ďalšiu zaujímavú otázku. Čím častejšie sprchou preteká teplá voda, tým viac odpadového tepla je potenciálne k dispozícii. Z tohto pohľadu stoja za pozornosť predovšetkým objekty s výrazne vyššou frekvenciou sprchovania ako bežná domácnosť – napríklad športové centrá, bazény, kúpele, wellness prevádzky alebo hotely.
Zatiaľ, čo domácu sprchu využije počas dňa niekoľko ľudí, vo verejnej či komerčnej prevádzke sa pri jednom sprchovom mieste môžu vystriedať desiatky užívateľov. S počtom sprchovania tak rastie množstvo odpadového tepla a potenciálny význam jeho spätného získavania. Z vyššie uvedeného však nemožno automaticky odvodzovať kratšiu návratnosť systému. Pri každej z prevádzok je potrebné posúdiť konkrétne technické riešenie, počet a usporiadanie spŕch, spôsob prípravy teplej vody, prevádzkové zaťaženie a pod. Pri väčších projektoch však môže byť spätné získavanie tepla jedným z prvkov širšej energetickej koncepcie budovy.
S technológiou je potrebné počítať už pri návrhu
Samotný fyzikálny princíp spätného získavania tepla z odpadovej vody je jednoduchý. Jeho využitie v praxi však vyžaduje odbornú inštaláciu a začlenenie potrebných prvkov už v rámci technického riešenia kúpeľne. "Stále ide o technologicky náročné riešenie, ktoré síce na trhu už nejaký čas je, ale bežne vyžaduje odbornú inštaláciu a zásah do štandardného plánovania. Systém Rapido Heat Recovery tieto potreby čiastočne eliminuje," vysvetľuje Šimon Vocásek.

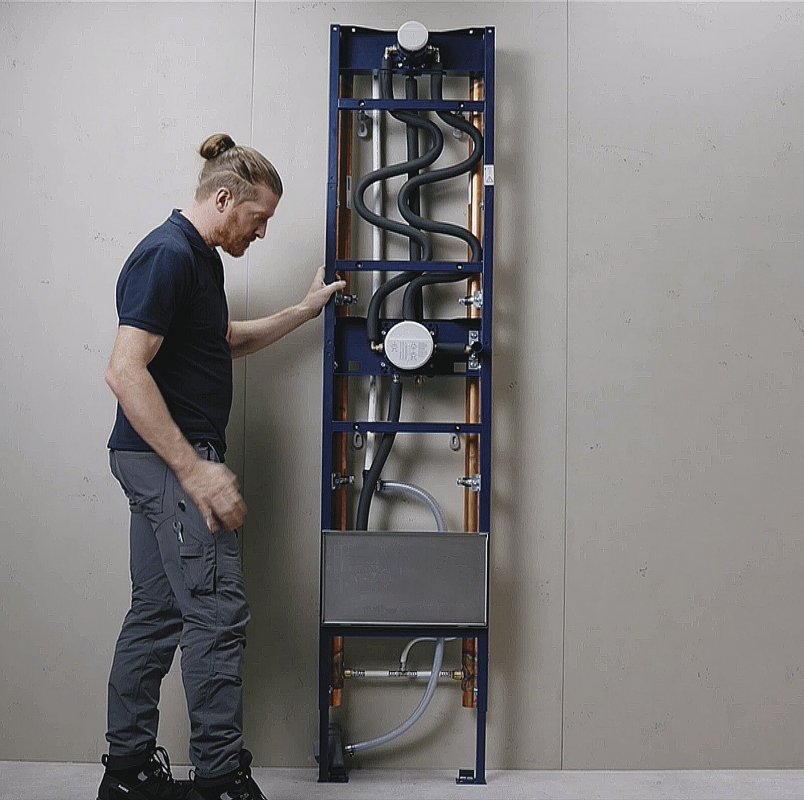

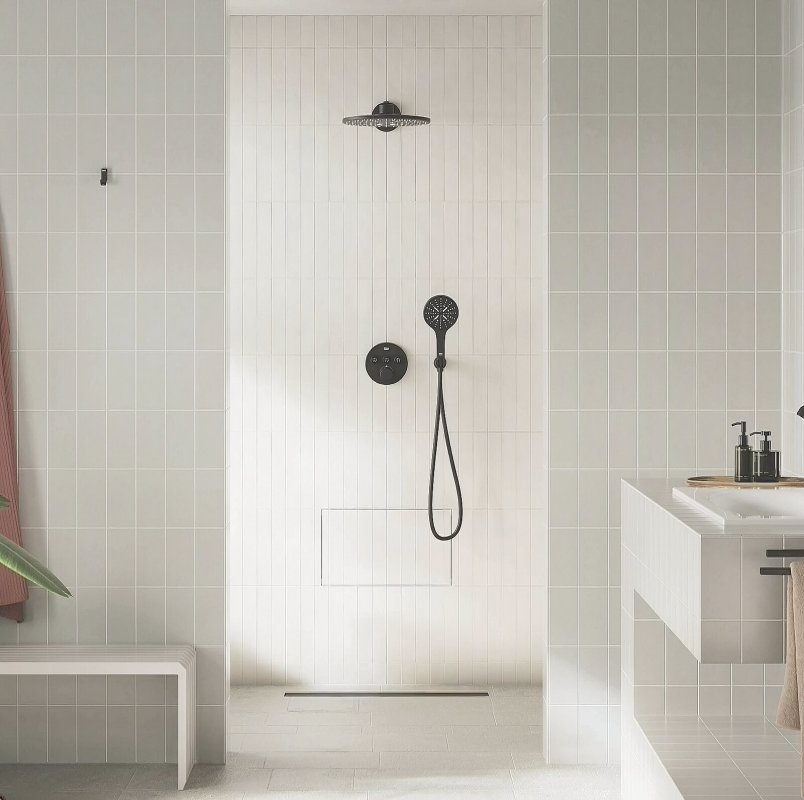

Nejde teda o zariadenie určené na jednoduchú výmenu existujúcej sprchovej batérie. Podomietkový systém dáva najväčší zmysel v novostavbách a pri rozsiahlejších rekonštrukciách, kedy možno potrebný priestor a vedenie inštalácií zahrnúť do projektu vopred. Inštaláciu uľahčuje skutočnosť, že inštalačný rám prichádza z výroby z veľkej časti už skompletizovaný. Oproti bežnej sprchovej zostave je však nutné počítať nielen s prívodom vody, ale aj s napojením systému na odpadové potrubie a elektrickú sieť. Praktický priebeh osadenia systému ukazuje aj montážne video GROHE. Je na ňom dobre viditeľná konštrukcia predmontovaného rámu aj jednotlivé technické prvky, ktoré po dokončení kúpeľne zostávajú skryté za obkladom. Zatiaľ čo pri bežnej sprche odteká voda do kanalizácie samospádom, tu je vedená „hore“ cez výmenník tepla, pričom potrebný prietok zaisťuje čerpadlo. Pracuje s napätím 24 V DC a je napájané samostatným externým zdrojom pripojeným k sieti 230 V. Konštrukcia inštalačného rámu zároveň počíta s revíznym prístupom pre údržbu vodovodných a elektronických súčastí.
GROHE ponúka Rapido Heat Recovery v niekoľkých konfiguráciách. Varianty Mono a Duo sa líšia prevedením sprchovej zostavy – Mono je určené pre hlavovú sprchu s jedným druhom prúdu, zatiaľ čo Duo umožňuje použitie hlavovej sprchy s dvoma druhmi prúdu. V oboch prípadoch systém počíta aj s ručnou sprchou.
Nezávisle na tejto voľbe je možné zvoliť vykonanie spätného získavania tepla s jedným alebo dvoma rúrkovými výmenníkmi. Variant s jedným výmenníkom predstavuje jednoduchšie a lacnejšie riešenie, zatiaľ čo dva výmenníky poskytujú väčšiu plochu na prenos tepla a umožňujú tak získať z odpadovej vody viac energie. Na praktické skúsenosti s GROHE Rapido Heat Recovery z tuzemských stavieb si zatiaľ bude potrebné počkať. Podľa informácií spoločnosti GROHE firma v súčasnej dobe čaká na prvú realizáciu systému v Českej republike.
Zhrnutie
GROHE Rapido Heat Recovery využíva časť energie, ktorá by pri sprchovaní inak odtiekla spolu s teplou vodou do kanalizácie. Predhrevom studenej vody môže znížiť množstvo energie potrebnej na prípravu teplej vody, skutočný prínos a návratnosť systému však závisí od konkrétnych podmienok a intenzity využitia. Ako podomietkové riešenie vyžaduje odbornú inštaláciu a najlepšie sa uplatní tam, kde sa s ním počíta už pri návrhu kúpeľne.
