Zjednodušene môžeme povedať, že pokiaľ sa porucha prejavuje zmenou povrchovej teploty, je možné túto poruchu odhaliť pomocou termokamery. Termokamery testo vynikajú svojou veľmi vysokou teplotnou citlivosťou. Vďaka tomu je možné odhaliť aj malé teplotné rozdiely ako sú napríklad pri kotvách zateplenia alebo u skladby konštrukcie. Rôzne materiály použité v konštrukcii budovy majú totiž rozdielnu tepelnú vodivosť. Vďaka tomuto rozdielu sú potom povrchové teploty na plášti budovy rôzne a na tomto základe je možné odhaliť dané poruchy.
Teplotná citlivosť – najdôležitejší parameter termokamery
Teplotná citlivosť termokamier sa označuje skratkou NETD (Noise Equivalent Temperature Difference) a udáva sa v milikelvinoch. Termokamery pre stavebné aplikácie by nemali mať väčšiu NETD než 100 mK. Na nasledujúcich výrezoch z termografických snímok sú použité rôzne teplotné citlivosti.

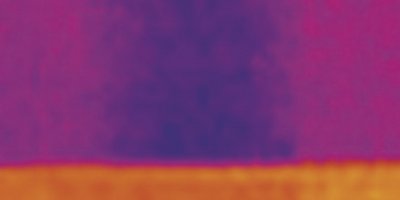

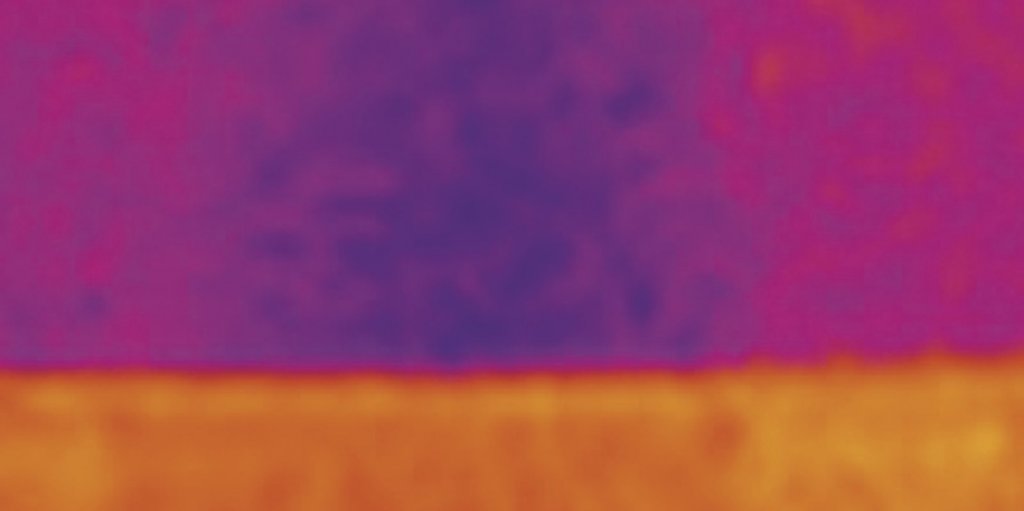

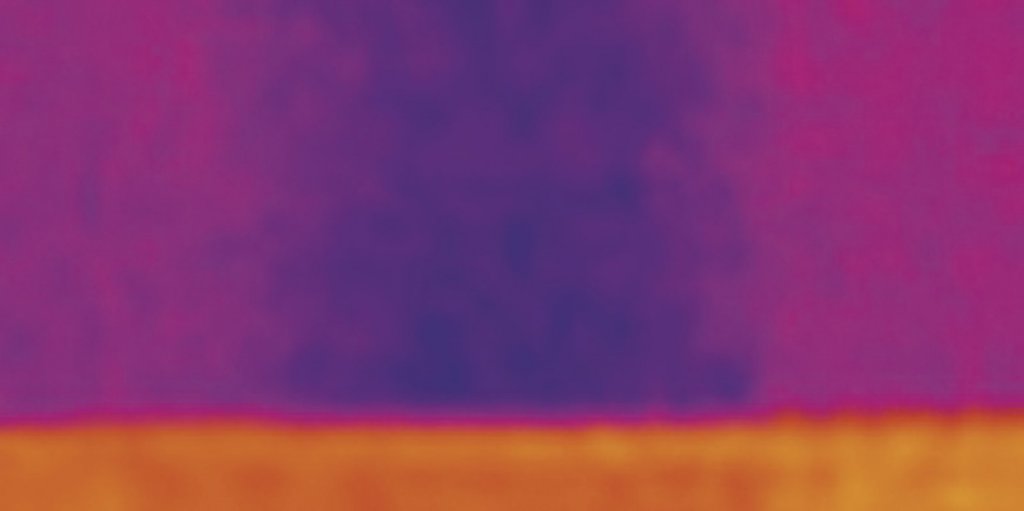

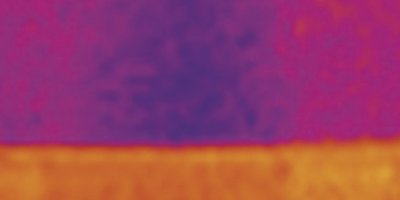

Prvá snímka bola odfotená termokamerou testo 875 s teplotnou citlivosťou 80 mK a druhá termokamerou testo 875i s teplotnou citlivosťou 50 mK.
Na snímkach je zobrazené chladnejšie miesto spôsobené umiestnením nosnej konštrukcie v stene. Vďaka termokamere s vysokou teplotnou citlivosťou je možné veľmi jednoducho takéto miesto nájsť.
Rozlíšenie termokamery
Tak ako u digitálnych fotoaparátov je rozlíšenie detektoru jedným z parametrov, ktorý najviac charakterizuje triedu termokamery. U termokamier je však rozlíšenie termografického detektora nižšie než je tomu pri fotoaparátoch vo viditeľnom spektre. Dôvodom je skutočnosť, že termokamery reagujú na dlhovlnné infračervené žiarenie. Vyššia vlnová dĺžka žiarenia vyžaduje tiež väčší detektor. Detektory termokamier sú pri rovnakom pixelovom rozlíšení aj 15× väčšie.

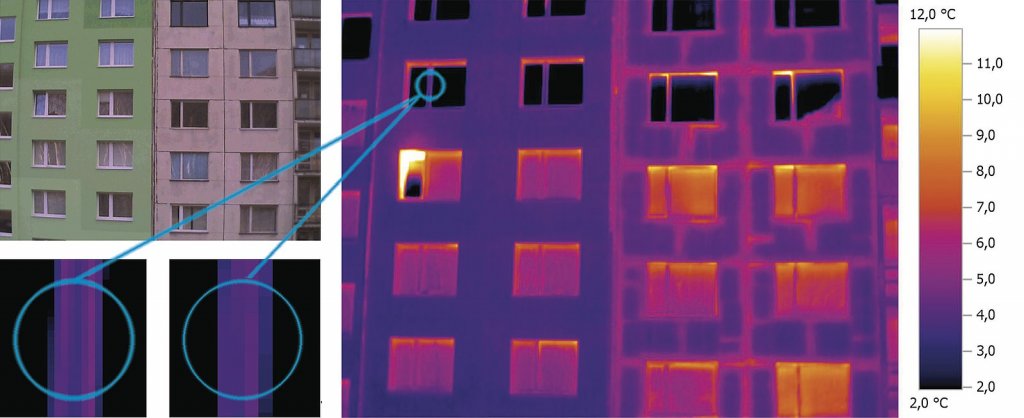

Termokamery testo môžu byť vybavené funkciou SuperResolution, ktorá umožňuje obstaranie snímok s dvakrát vyšším rozlíšením. Napríklad termokamera testo 875i s rozlíšením detektora 160 × 120 pixelov môže obstarať termografické snímky s rozlíšením 320 × 240 pixelov. S termokamerou testo 882 s rozlíšením detektora 320 × 240 môžu byť obstarané snímky s rozlíšením 640 × 480 pixelov a tak ďalej. Funkcia SuperResolution využíva prirodzeného pohybu ruky užívateľa behom obstarávania termografickej snímky. Termokamera obstará v rýchlom slede viac snímok z rôznych miest meraní. Po otvorení snímky v počítači je potom možné analyzovať snímku s 4× vyšším počtom pixelov. Nejedná sa o proces obyčajnej interpolácie, kedy by boli nové hodnoty vypočítané z okolitých bodov. Funkcia využíva medzier na detektore, ktoré tu musia byť z dôvodu tepelnej izolácie medzi pixelmi. V tejto medzere sa normálne dopadajúce žiarenie nemeria, ale vďaka pohybu termokamery je možné v tomto mieste dopadajúce žiarenie zaznamenať.
Špeciálna funkcia pre hľadanie miest s rizikom vzniku plesní
Vedecké štúdie dokazujú, že zdraviu škodlivé plesne potrebujú k svojmu rastu relatívnu vlhkosť začínajúcu na cca 80 %. Plesne, ktoré majú v obľube suché prostredie, rastú už od cca 65 % relatívnej vlhkosti.

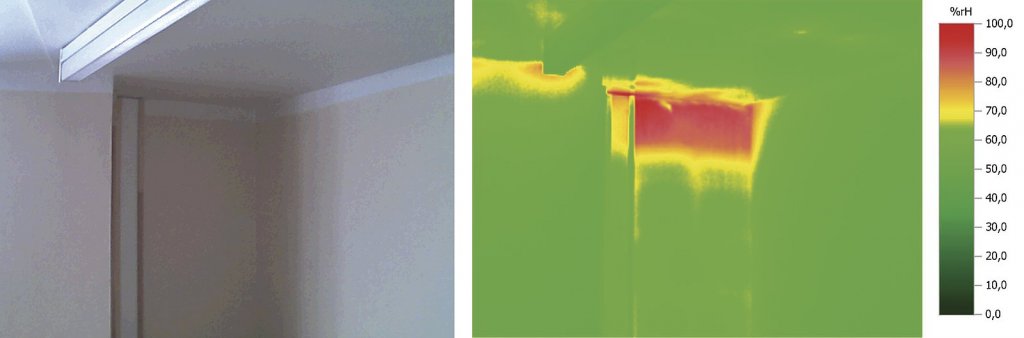

Termokamery od spoločnosti Testo odhalia na svojom displeji miesta s rizikom vzniku plesní, ako sú stropy, steny, múry, alebo rohy miestností: ohrozené oblasti sa zobrazia červeno, bezpečné miesta sú potom zobrazené v zelenej farbe. Termokamery testo priamo na svojom displeji uvádzajú rozloženie povrchovej vlhkosti. Pre každý merací pixel je vypočítaná relatívna vlhkosť vzduchu v najbližšom okolí snímaného objektu.
Vyhodnocovací software IRSoft
Obstaraním termografickej snímky práca nekončí. V teréne je možné snímky iba uložiť a kompletná analýza môže byť prevedená v teple na PC. Termografické snímky sú uložené bez akejkoľvek kompresie, preto je možné analyzovať teplotu každého pixelu.
Navyše je s termografickou snímkou obstaranou v teréne uložený tiež reálny snímok miesta, kde bolo vykonané meranie. Tým sa veľmi zjednodušuje orientácia v obstaraných snímkach. Navyše vyhodnocovací program umožňuje jednoduché vytvorenie termografickej správy, kde sú všetky relevantné informácie.
Odhaľovanie poškodených rozvodov
Termokamery môžu takisto slúžiť k hľadaniu miest, kde dochádza k úniku vody z rozvodov. Voda obsiahnutá v stavebných materiáloch mení tepelnoizolačné vlastnosti tohto materiálu. Vďaka tomu sa zmení povrchová teplota, ktorú termokamery jednoducho odhalia. Zmena teploty, môže byť spôsobená tiež poškodenou alebo nekvalitnou izoláciou rúrok. Preto je vždy výhodné doplniť meranie termokamerou tiež dotykovým vlhkomerom. Vhodný je napríklad prístroj testo 616, ktorý dokáže merať nedeštrukčnou metódou vlhkosť do hĺbky 5 cm. V miestach, kde dochádza k zvýšeniu teploty únikom vody, je tiež zvýšená vlhkosť. V miestach, kde je zvýšená teplota spôsobená poruchou alebo chýbajúcou izoláciou, je vlhkosť naopak nižšia než v zvyšnej miestnosti.
Radi vám bezplatne predvedieme výhody termokamier testo priamo na vašu stavebnú aplikáciu. V prípade vášho záujmu o túto nezáväznú prezentáciu nás prosím kontaktujte na uvedenej adrese.
