Ako môže HELUZ pomôcť s posúdením nosných stien, prekladov alebo pri návrhu stropov?

S čím všetkým môžete stavebníkovi v rámci statických služieb pomôcť?

Osobne preferujem, aby statickú časť celého projektu "zaisťoval" jeden projektant (statik), ktorý je oboznámený podrobne s celým projektom a ktorý svojím konkrétnym statickým výpočtom preukáže, že konštrukcia objektu zabezpečí prenesenie všetkých vonkajších síl pôsobiacich na objekt tak, aby bolo všetko zaťaženie bezpečne prevedené zhora nadol až do základov. Toto je potrebné vždy posúdiť v súlade s koncepciou celého objektu s ohľadom na všetky súvislosti, nadväznosti ďalších (nosných i nenosných) konštrukcií a konštrukčných detailov.

Ideálny stav projektovania je, keď projektant architektonicko-stavebnej časti dokumentácie už pri vytváraní základnej pôdorysnej dispozície spolupracuje so spracovateľom stavebno-konštrukčnej časti. Tým sa dá hneď od začiatku "vyladiť" nosná konštrukcia objektu tak, aby mohla byť navrhnutá jednoducho a tým aj ekonomicky optimálne.

Máte nejaké nástroje, ktoré je možné využiť?

Ako pomoc projektantom pre spracovanie statického výpočtu muriva, prekladov a stropov máme pripravené pomôcky v Exceli, kde sú zautomatizované výpočty podľa normových vzorcov a to napr. vrátane doplňujúcich informácií či vstupných predpokladov pre navrhovanie. V týchto programoch sú tiež už nadefinované konkrétne statické parametre a tak sú programy ideálnou pomôckou pre navrhovanie muriva HELUZ alebo stropov. Napr. podľa zadanej hrúbky a typu muriva sú programom interaktívne ponúkané typy tehál, ich pevnostné triedy, spôsob murovania a z toho vyplývajúcej materiálovej charakteristiky muriva. Výber jednotlivých prvkov je prehľadný, a to z roletového menu, ktoré sa prispôsobuje už vybraným hodnotám. Tieto programy sú na stiahnutie zadarmo, po jednoduchom prihlásení v sekcii pre odborníkov na našich webových stránkach https://www.heluz.cz/cs/pro-odborniky/statika-vypoctove-pomucky. Pomôcky sú na ovládanie veľmi jednoduché a s ich pomocou je možné efektívne navrhovať nosné steny z tehál HELUZ alebo navrhnúť hrúbku stropu MIAKO či posúdiť únosnosť konkrétneho typu panelov.

Jednou zo služieb, ktorá so statikou súvisí, je spomínané spracovanie pokladačských plánov stropu. V čom spočíva pomoc technikov HELUZ?

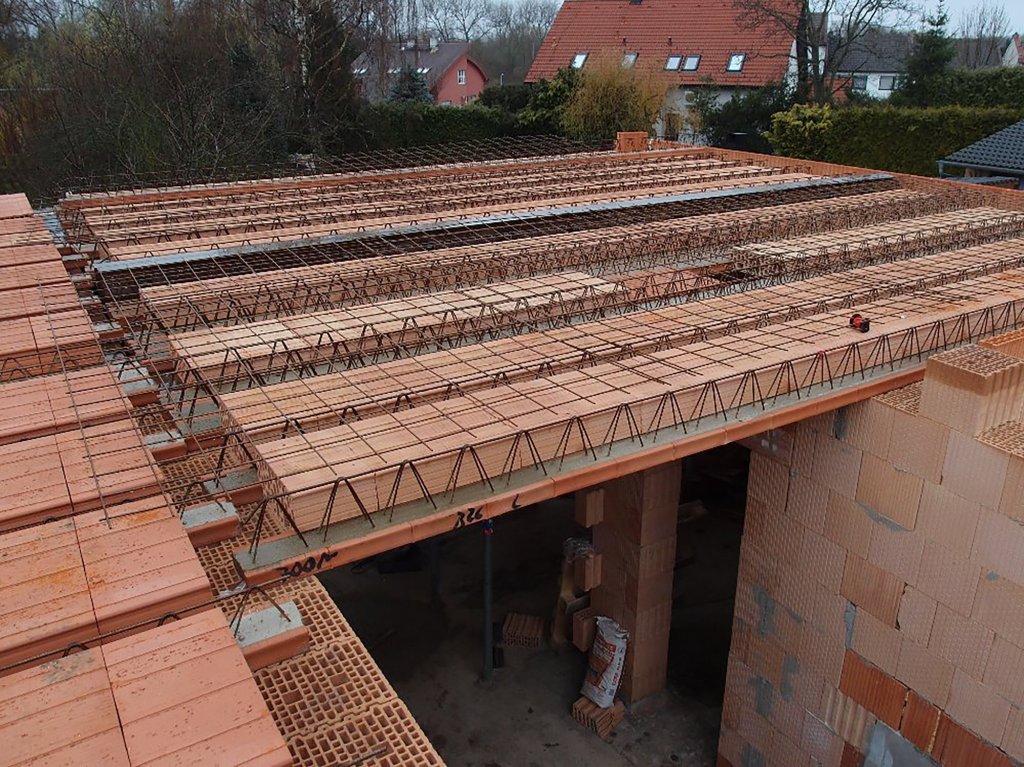

HELUZ ponúka projektantom pri spracovávaní ich projektovej dokumentácie návrh plánu kladenia stropov MIAKO alebo panelov HELUZ. Naši konštruktéri navrhnú hrúbku stropu na konkrétne rovnomerné zaťaženie a zohľadnia aj líniové zaťaženie od priečok vyššieho poschodia (napr. v prípade priečok orientovaných kolmo na smer stropných nosníkov zohľadnia ich ekvivalentné rovnomerné priťaženie alebo pod priečkami orientovanými v smere pnutia stropných nosníkov sa najčastejšie navrhuje zdvojenie či ztrojenie stropných nosníkov). Pokiaľ sú v projekte navrhnuté zvislé nosné konštrukcie vyššieho poschodia na zvislých nosných konštrukcií nižšieho poschodia a sú navrhnuté nosné steny okolo schodiska, potom tento návrh plánu kladenia spravidla postačí a so spojením vyššie popísaného programu pre návrh hrúbky stropu MIAKO potom už len postačí odsúhlasenie projektantom, že plán kladenia zodpovedá takej statickej schéme, ktorú sám predpokladal. Výstup z programu pre návrh hrúbky stropu potom môže vložiť ako prílohu do svojho statického výpočtu celého objektu.

Niekedy je potrebné nad danou dispozíciou preniesť v strope ešte ďalšie zaťaženie od nadväzujúcich nosných konštrukcií, ktoré priamo zaťažujú túto stropnú konštrukciu. V tom prípade naši konštruktéri načrtnú konštrukčné riešenie aj pre toto zaťaženie (najčastejšie ide napr. o stĺpiky krovu či nosné murivo horného poschodia, ktoré nenadväzuje na spodné murivo pod.). V tom prípade upozornia projektanta v pokladačskom pláne poznámkou, že toto už nie je typové riešenie a je potrebné na základe individuálneho statického výpočtu tento návrh posúdiť, či je vyhovujúci na konkrétne zaťaženie. Projektant (statik) tak má od nás pripravený optimalizovaný plán kladenia stropnej konštrukcie ako podklad pre ďalšiu prácu a výpočty.

Statické posúdenie týchto "atypických" riešení už nie je súčasťou nášho návrhu stropu. To by mal ideálne spracovať práve hlavný zodpovedný projektant za stavebno-konštrukčnú časť (statik), pretože má už spočítané zaťaženie a pozná tiež súvislosti a nadväznosti na ďalšie konštrukcie. Podľa jeho výstupu zo statického výpočtu buď nami navrhnutému riešeniu vyhovie, alebo je niekedy potrebné doplniť k nami vytvoreným skrytým prievlakom alebo konzolám v strope nejakú dodatočnú výstuž (podľa potreby ide o výstuž pri spodnom alebo pri hornom povrchu).

Odhaľujú vaši technici v projektoch chyby, prípadne aké?

Projekty, s ktorými sa stretávame, majú veľmi rôznu kvalitu a úroveň spracovania. Ak zistia naši technici alebo referenti zákazníckeho servisu v priebehu spracovania zákazky a výkazov výmer nejakej nezrovnalosti, obrátia na projektanta s otázkou, či má svoj návrh technického riešenia overený, či už sa to týka statiky, alebo tepelnej techniky či akustiky. U statických pochybení sa môže jednať napríklad o poddimenzovanú hrúbku stropnej konštrukcie či nedostatočnú únosnosť stien v suteréne alebo v pivnici (ide najmä o steny, ktoré sú zasypané zeminou) a ktoré sa musia posudzovať aj na vodorovné zaťaženie od zemného tlaku. V statike treba vždy porovnávať únosnosť dielca alebo konštrukcie s konkrétnym zaťažením, ktoré v tom mieste na dielec pôsobí. Nie je to teda tak, že napríklad roletové preklady do dĺžky 2,5 m vyhovejú a od dĺžky 2,5 m sú to už preklady, ktoré majú podľa statických tabuliek tzv. zníženú nosnosť, že už automaticky nevyhovejú. Vždy je potrebné posúdiť hodnotu únosnosti, ktorá sa pre konkrétny dielec nemení, s hodnotou zaťaženia, ktoré na preklad pôsobí. To je ale hodnota v každom projekte a u každého prekladu iná. Takže sa môže napríklad stať, že ten istý preklad síce v jednej miestnosti, ale umiestnený v dvoch rôznych stenách, raz vyhovie a raz nevyhovie alebo v oboch prípadoch vyhovie. Pravdepodobnosť, že ani raz nevyhovie, je už pomerne malá. Nie je preto v našich možnostiach a silách prechádzať projekty a kontrolovať ich správnosť. Za projekt je vždy zodpovedný projektant, ktorý dokumentáciu opečiatkuje autorizačnou pečiatkou a tým za návrh prevezme zodpovednosť.

Nespracovávame statické výpočty na celé objekty, teda vrátane návrhu krovu alebo posúdenia základov, ale individuálne môžeme projektantom pomôcť s posúdením nosných stien, prekladov alebo pri návrhu stropov, jedná sa však už o spoplatnenú službu. Konkrétna cena, rozsah a podrobnosť úrovne spracovania dokumentácie vrátane termínu, bývajú dohodnuté vzájomnou dohodou pred začatím prác. Spoločnosť HELUZ však nemá samostatnú projekčnú kanceláriu ani nespolupracuje s externými pracovníkmi, preto je naša kapacita na individuálne statické výpočty veľmi obmedzená. Projektantom ale poskytujeme zadarmo konzultácie, programy, ďalšie pomôcky a spracované typové detaily systému HELUZ preto, aby sa im navrhovali výrobky HELUZ efektívne, ich práca bola tvorivá a prinášala im aj stavebníkom uspokojenie z hotového diela.
