Liaty polystyrén pre útlm kročajového hluku

Zverejnené: 26. 7. 2021

Majiteľ murovaného rodinného domu v Hradci Královom sa po konzultácii s architektom rozhodol, že na účely podlahovej tepelnej a kročajovej izolácie pod cementový poter aplikuje takzvaný vylievaný polystyrén. Z jeho inštalácie prinášame dvojdielnu reportáž, pričom v tejto prvej časti sa zameriavame na opis projektu z pohľadu akustiky.

Podlahové a stropné konštrukcie je potrebné kvalitne izolovať aj po stránke kročajovej nepriezvučnosti. Jedným z vysoko efektívnych spôsobov je zaliatie konštrukcie takzvaným vylievaným polystyrénom.

Prienik takzvaných štrukturálnych zvukov, šíriacich sa cez konštrukcie stien a stropy, je vysoko nežiaduci. Nízkofrekvenčný hluk, ktorý vzniká v dôsledku chôdze či búchania a šíri sa vibráciami, je častým dôvodom zhoršenia medziľudských vzťahov. Je preto dôležité kvalitne izolovať aj vodorovné konštrukcie a to z pohľadu nielen vzduchovej, ale aj krokovej nepriezvučnosti. Základom je zvoliť vhodnú podlahovú skladbu (pozostávajúci zo štyroch základných vrstiev: izolačné, hydroizolačné, roznášacia a pochôdzne) a správne ju realizovať tak, aby adekvátne tlmila hluk a nešírila sa vlnením smerom dolu, ani do okolitých konštrukcií.

Už v procese výstavby domu je ideálne (ale dá sa to aj počas rekonštrukcie) aplikovať do podlahového súvrstvia vhodnú izolačnú hmotu a zvoliť na tento účel taký materiál, ktorý zaistí všetkým obyvateľom objektu pokojné bývanie. Správna voľba akustickej zábrany pritom hrá dôležitú úlohu v bytových, ale tiež rodinných domoch.

Všadeprítomné káble na podlahe by v prípade pokládky klasických polystyrénových či minerálnych dosiek robili pri inštalácii ťažkosti. Oproti tomu liaty polystyrén ThermoWhite bez problémov prekryje všetky výstupky a vyplní všetky dutiny.
Všadeprítomné káble na podlahe by v prípade pokládky klasických polystyrénových či minerálnych dosiek robili pri inštalácii ťažkosti. Oproti tomu liaty polystyrén ThermoWhite bez problémov prekryje všetky výstupky a vyplní všetky dutiny.

Problematika pokládky

Rovnako, ako je to u väčšiny súčasných novostavieb, aj v prípade opisovaného moderného dvojpodlažného rodinného domu je podlahové súvrstvie "úložisko" veľkého množstva káblov a rozvodov. Tie, hoci sú nevyhnutné pre budúci komfort obyvateľov, sú prekážkou pri následnom pokladaní štandardných minerálnych či polystyrénových izolačných dosiek. Ich zameriavanie, rezanie a ukladanie (často navyše na nerovný povrch) je veľmi prácne a výsledkom nemôže nikdy byť kompaktná plocha bez výstupkov a tzv. vzduchových bublín. Pritom každá nepravidelnosť vedie k vzniku takzvaných tepelných a zvukových mostov a znižuje tak hodnotu vzduchovej nepriezvučnosti Rw a kročajový útlm. Preto bol vyvinutý systém liateho polystyrénu ThermoWhite, ktorý bol pre jeho väčšiu tuhosť a menšiu stlačiteľnosť zvolený aj do "našej" stavby namiesto pôvodne navrhnutých dosiek z čadičovej vlny.

Zrýchlená montáž

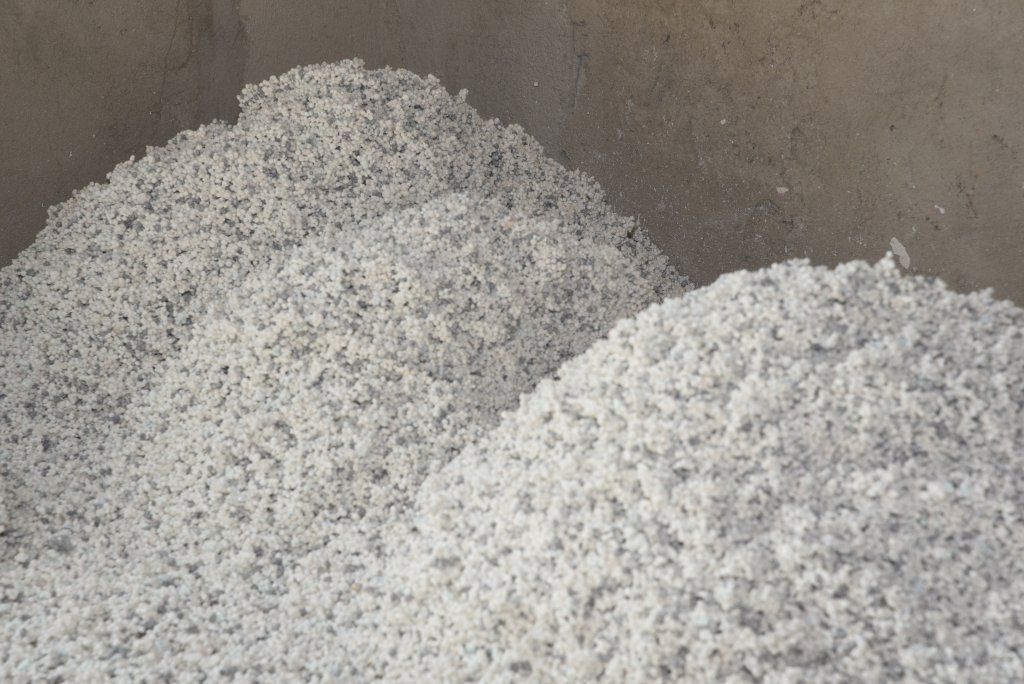

Vylievaný polystyrén je na mineráloch založená tepelná a zvuková izolácia, ktorej pridaná hodnota spočíva v jednoduchej a rýchlej inštalácii. K rozostavanému objektu v Hradci Královom prišiel o ôsmej hodine ráno voz montážnej firmy. V ňom bola okrem materiálu uložená aj špeciálna miešačka, ktorá slúži na mixáž čerstvej hmoty tvorenej polystyrénovými guličkami (prevažne recyklovanými), minerálnou spojivovou látkou a vodou (spotreba je 45 litrov na meter kubický). Profesionálna čata ThermoWhite v počte troch osôb ihneď začala prípravné práce: prichystanie materiálu k miešačke, natiahnutie hadice a predovšetkým zameranie jednotlivých miestností rotačným laserom tak, aby došlo k položeniu materiálu do ideálnej roviny (s maximálnou odchýlkou ± 5 milimetrov). Po zhruba hodinovej príprave už izolačná hmota prúdila do interiéru.

Čerstvá hmota je namiešaná priamo na mieste určenia v špeciálnej mobilnej miešačke a vháňaná do interiéru dlhou hadicou.
Čerstvá hmota je namiešaná priamo na mieste určenia v špeciálnej mobilnej miešačke a vháňaná do interiéru dlhou hadicou.

Po obvode prvej miestnosti bolo na stropné panely vyliatych niekoľko kôp tekutej, ale napriek tomu konzistentnej zmesi, ktorú jeden z pracovníkov začal okamžite rozhŕňať pozdĺž stien. Následne pokračoval jej rozhrabáváním smerom ku stredu miestnosti. Jemným stláčaním potom postupne dosiahol efektívne uhladenej roviny. Celé horné poschodie v rozlohe 65 metrov štvorcových bolo hotové v priebehu niekoľkých hodín, po čom nasledovala 48-hodinová doba schnutia.

V prípade potreby je možné schnutie a tuhnutie izolačnej vrstvy ThermoWhite ešte viac urýchliť. Pri použití produktu Speed Up urýchľovača je povrch pripravený pre pokládku ďalších vrstiev už po 12 hodinách.

Nižšia vrstva pri vyššom zaťažení

V našom popisovanom objekte bol použitý materiál WD 130 R, ktorý je určený pre vyšší stupeň zaťaženia (až 16 kN/m2). Hrúbka vrstvy je tu maximálne 25 milimetrov a bola prispôsobená následnej vrstve - v kúpeľni, kde sa bude pokladať keramická dlažba a je preto vrstva ThermoWhite nižšie ako v ostatných miestnostiach, v ktorých bude položený vinyl. Nasledovať budú rozvody podlahového vykurovania a tie budú zaliate roznášacou vrstvou z cementovej mazaniny s rozptýlenou výstužou z polypropylénových vlákien (znižujú riziko súvisiace s objemovými zmenami poteru vo fáze hydratácie). V kúpeľni potom bude na poistnú hydroizolačnú stierku nanesené cementové flexibilné lepidlo a dlažba, zatiaľ, čo v ostatných miestnostiach to bude samonivelizačná stierka a nakoniec vinylová lepená vrstva.

Na vrstve ThermoWhitu sú uložené vykurovacie elektrické káble zaliate tzv. anhydritovou mazaninou, ktorá pred stuhnutím a bez merania vytvára prirodzene hladký, rovný a až ideálny rovinný povrch.
Na vrstve ThermoWhitu sú uložené vykurovacie elektrické káble zaliate tzv. anhydritovou mazaninou, ktorá pred stuhnutím a bez merania vytvára prirodzene hladký, rovný a až ideálny rovinný povrch.

Výsledná podlaha v hornom podlaží domu je takzvaná ťažká plávajúca, ktorá v kombinácii s vylievaným polystyrénom ThermoWhite vytvára akusticky viac než vyhovujúcu skladbu, ktorá napomáha narušovať akustické mosty a minimalizovať šírenie kročajového hluku na minimum.

Ak skombinujete ThermoWhite s parotesnou zábranou PE5/300 inštalovanou pod potermi, znížite hlučnosť až o 32 dB, čo zodpovedá najvyšším akustickým štandardom. Fólia sa skladá z päťmetrovej nárazovej peny a vrstvenej parnej bariéry so samolepiacimi páskami.

V prízemí bol dôraz kladený hlavne na tepelnú izoláciu, bol tu aplikovaný preto materiál ThermoWhite WD 70 R (λ = 0,0444 W/mK). O ňom v ďalšom článku.

Autor: Bc. Helena Široká
Foto: Helena Široká, Jiří Hejhálek ml.
